周辺機器/オプション
スタッドテスターシリーズ

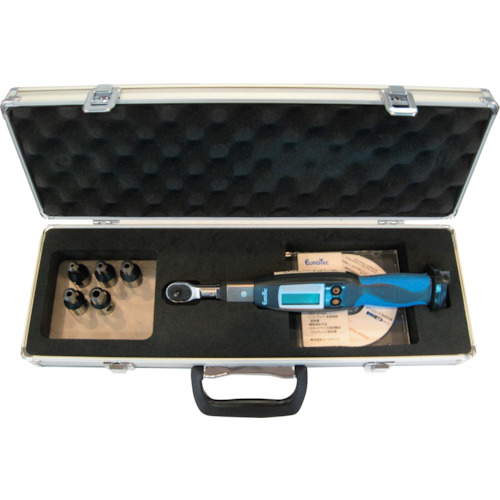

ML-0425NM型 (Moment Type)
|

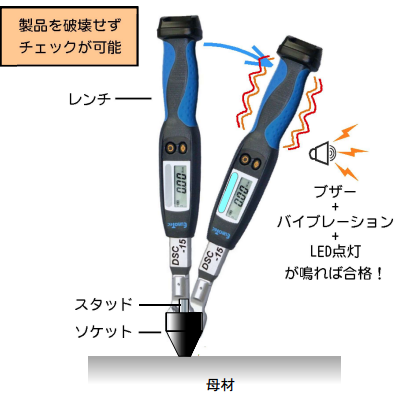

非破壊検査用トルクレンチ
破壊値測定により設定した トルク値をお知らせ |
破壊値測定用
ピーク値をホールド 単位：Nm レンジ：30Nm |
 |
 |
部品構成
| ITEM No. | 名称・形式 |
|---|---|
| ① | トルクレンチ 125型 |
| ② | トルクレンチ 042型 |
| ③ | デジタルアダプター 630型 |
| ④ | ラチェットハンドル 1/4型 |
| ⑤ | MLアダプター 3,4,5,6,8,10 |
| ⑥ | ML専用ケース |
PL-10KN型 (Pull Type)
部品構成
| ITEM No. | 名称・形式 |
|---|---|
| ① | PL-10KN本体 |
| ② | 専用ナット M3,M4,M5,M6,M8,M10 |
| ③ | 専用ボルト M3,M4,M5,M6 |
| ④ | 反力板 10t,5t,2t |
| ⑥ | PL専用ケース |
旧製品
スタッド溶接の引張強度を6KN(約600kgf)まで測定可能。
- M3～M8、おねじ/めねじスタッド測定用付属品を【標準装備】
- デラックスタイプは、高強度専用ケース、高さ調整用反力板、補充用油を付属。
- スタッド溶接強度を数値で測定します。
- 設計・試作時から作業前/作業中/作業終了/出荷前まで活用、確認できます。
- 操作はハンドルを手動で廻すだけ。軽量/全方向/狭い場所でも電源不要で測定出来ます。
- アダプターの専用化で多目的に使用可能。
スタッド（おねじ・めねじ）に専用ナット/専用ボルト、ナットをかけセット。テスター本体の引張り爪部まで位置合わせし、ハンドルを右に廻すだけで強度を測定、可動針により表示します。測定後は、ハンドルを左いっぱい戻すと荷重がぬけ、本体が外せます。
（※注）本製品の取扱いは簡単ですが、取扱説明書の内容を理解し、指示事項を守って正しくご使用ください。
| 仕様 | |
| 型式 | ：NPL-6KN |
| 最大引張荷重 | ：6KN (約600kgf) |
| 本体重量 | ：2.7kg |
| 使用油 | ：SAE30相当、約18cc |
部品構成
| ITEM No. | 部品番号 | 品名・内容 |
|---|---|---|
| 1 | NPL-6KN | テスター本体 |
| 2-1 | PLN-M3 | 専用ナットM3用 |
| 2-2 | PLN-M4 | 専用ナットM4用 |
| 2-3 | PLN-M5 | 専用ナットM5用 |
| 2-4 | PLN-M6 | 専用ナットM6用 |
| 2-5 | PLN-M8 | 専用ナットM8用 |
| 2-6 | PLN-M10 | 専用ナットM10用 |
| 3-1 | PLB-M3-20 | 専用ボルトM3用 |
| 3-2 | PLB-M4-20 | 専用ボルトM4用 |
| 3-3 | PLB-M5-20 | 専用ボルトM5用 |
| 3-4 | PLB-M6-20 | 専用ボルトM6用 |
| 3-5 | PLB-M8-25 | 専用ボルトM8用 |
| 4-1 | EXT-P10t | 反力板 10mmt |
| 4-2 | EXT-P5t | 反力板 5mmt |
| 4-3 | EXT-P2t | 反力板 2mmt |
| 5 | EXT-OIL | 補充油SAE30 10cc |
| 6 | PLC-1200 | 高強度専用ケース |
特殊部品等、設計製作申し受けます。
※製品仕様（付属品含）は、予告無く変更することが御座います。ご不明な点が御座いましたら、お気軽にお問合せ下さい。
093-562-0170
オプション品
| リモートコントローラー CR-500型 | |
| 適合溶接機 | ：CD・600R・800R・1000R |
| 機体寸法 | ：L165×W80×H58 |
| 重量 | ：380g |
| 材質 | ：高強度専用ケース/ケーブル10ｍ |
| 位置決め冶具 PT-50（アッセンブリー品番） | |
| 適合溶接ガン | ：A-50 |
| 溶接ガンの三脚を取り外して位置決め冶具PT-50と付け替え、冶具先端PT-50-2の外形φ20が入る穴を開けた5mm厚程度の位置決め板を使用します。 | |
 |
|
コーナーアダプター CAD-AJC
- 適合溶接ガン
- ：A-100
- 適合コレット
- ：ACJ型
- 適合ストップバー
- ：AST型/A6ST型
- コーナーより8mm以上から溶接が可能になります。
ジョイントシャフト JS-1012
- 適合溶接ガン
- ：A-100
- 溶接ガンとコレットホルダーを接続するシャフトです。
コレットホルダー HD-AC-M10・12
- 適合溶接ガン
- ：A-100
- コレットチャックAC-M10・M12使用時にジョイントシャフトとコレットチャックを接続するホルダーです。
-
